Des prises de vue créatives avec un kit de robotique complet
COMPATIBLE FREE-D
Comme tous les robots de la gamme SPIRIT, DOLLY peut communiquer sa position dans l’espace en temps réel via le protocole FreeD.
En raison de la courbe, un étalonnage spatial est nécessaire. Avec le logiciel multiCAM TRACKER, les positions des différents appareils connectés sont agrégées pour communiquer les coordonnées d’une caméra virtuelle globale sous un seul signal FreeD.
L’utilisation de rails courbes implique la nécessité d’un suivi externe pour calibrer la trajectoire du rail dans l’espace.
Nous proposons un processus innovant pour effectuer ce calibrage, basé sur le tracker Vive. Bien entendu, toute autre solution de suivi peut également être utilisée : Mo-Sys, Stype, NCam.
INTERFACE ERGONOMIQUE ET INTUITIVE :
Avec la solution multiCAM PILOT, vous bénéficiez d’une interface ergonomique et intuitive pour piloter jusqu’à 6 robots et programmer des séquences de mouvements extrêmement précises.
CONTRÔLE INTUITIF ET PRÉCIS
Nous avons conçu des surfaces de contrôle qui offrent aux opérateurs un contrôle de précision et une ergonomie inégalée. Grâce à une connexion IP, le PANNEAU DE CONTRÔLE multiCAM peut contrôler le chariot ainsi que la colonne, la tête, le zoom et la mise au point optique.
Avec la solution multiCAM PILOT, vous bénéficiez d’une interface ergonomique et intuitive vous permettant de contrôler jusqu’à 6 robots et caméras simultanément.
En l’utilisant, vous pourrez préprogrammer et créer des séquences de mouvements incroyablement précises.

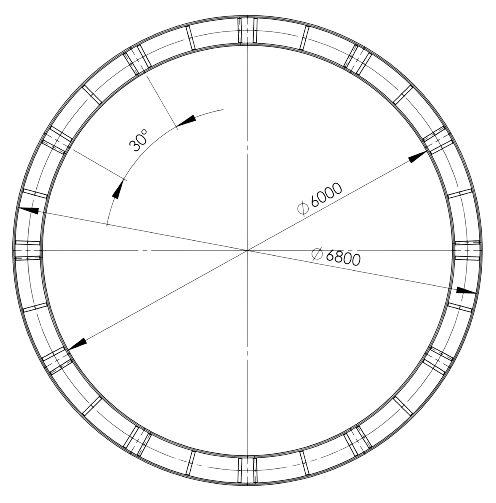

Sections courbées
Les sections existent avec différentes courbures (11.25°, 15°, 22.5°, 30°).
Ce qui permet de réaliser les configurations suivantes :
• Rayon 2,2 – 2,6m
• Rayon 3 – 3,4m
• Rayon 3,4 – 3,8m
• Rayon 5 – 5,4m
TECHNICAL DATA
| Encodeur | Incrémentale / codée par voie |
| Résolution | 1505 Comptages/cm |
| Précision | 0,000664 cm |
| Voyage | 14 Km |
| Vitesse maximale | 0,88m/s (limité par la douceur) Max théorique 3,3m/s |
| Couple | 9,77 Nm |
| Télécommande | IP avec interface Web, SPIRIT Joystick, multiCAM Suite, UDP (protocole SPIRIT) |
| Genlock IN | Black Burst / Tri-Level |
| Sortie Genlock | Boucle SDI |
| Compatibilité | SPIRIT Lift / SPIRIT Head |
| Suivi | Free-D (encodage des données avec AR pack) |
| Réseau | 2x RJ45 (Dolly/Lift+Head) |
| Entrée d’alimentation | 24Vdc 15A |
| Sortie d’alimentation | 12Vdc 5A (XLR 4 points pour la caméra) 24Vdc (XLR 3 points) |
| Dimensions | 73 cm (L) x 48 cm (P) x 21 cm (H )Sur rails : 26,5 cm (H) Marge de câblage à ajouter : 30 cm |
| Poids | 35 kg |
| Embase Bulgin 3 pts | 220 volt IN ( prochainement shuko ) |
| embase XLR 4 pts femelle | 12 volts, 5 A SORTIE (alim PTZ ou CAM ) |
| embase XLR 3 pts femelle | 24 volt OUT (tete spirit) |
| embase XLR 7pts femelle | alim + données COLONNE |
